维替（W&T）严苛工况特种阀门：闪蒸调节角阀与反应釜耐磨球阀

    在湿法冶金、石油化工、煤化工等流程工业中，高温、高压、强腐蚀、高磨损的严苛工况对流体控制设备提出了极高要求。维替流体控制有限公司（W&T）凭借近百年德国制造积淀与持续的技术创新，成功研发出文丘里闪蒸调节角阀与反应釜耐磨球阀两大系列特种阀门，专为应对剧烈侵蚀、腐蚀、闪蒸及高含固介质等极端应用而设计，已在国内外多个大型项目中取得突破性成果。

一、文丘里闪蒸调节角阀：湿法冶金排料控制的理想选择

1、严酷工况：常规阀门难以承受之重

    在镍钴加压浸出等湿法冶金工艺中，排料调节角阀面临着前所未有的挑战：

    在此类工况下，普遍面临阀体穿孔、阀内件冲蚀、阀杆断裂、阀门卡塞等问题，使用寿命仅2-6个月。W&T在美国技术基础上做了二次开发，对材料和工艺进行了优化设计，显著提升了阀门寿命。

2、核心设计理念：“疏导而非阻止”

     W&T闪蒸调节角阀创造性地采用“疏导而非阻止”的设计理念。它不试图完全避免闪蒸的发生（这在高压差工况下几乎不可能），而是通过精巧的结构设计将闪蒸和气蚀控制在局部区域，最大限度地减轻其对阀门造成的损伤。

3、六大核心技术亮点

    （1）文丘里加速原理 + 球形缓冲阀腔阀座遵循文丘里加速原理，利用流道截面变化控制流体流速与压力分布，将闪蒸过程引导至阀座扩散段集中发生。配合球形缓冲阀腔（超大阀腔、中心对称造型），流动对中不偏离、无侧冲，自洁性好。

    （2）角式流道 + 高强度阀杆采用90°转弯的角式流线型结构（阀体可选Ti Gr.12进口材料整体锻造），流体方向逐渐改变而非突变，显著降低侵蚀。阀杆同样采用Ti Gr.12进口材料整体锻造，配合上下两层V型填料及蝶形弹簧补偿式密封，保证高压差下平稳动作且填料不外漏；下部导向环可阻挡矿渣颗粒进入上部填料函。

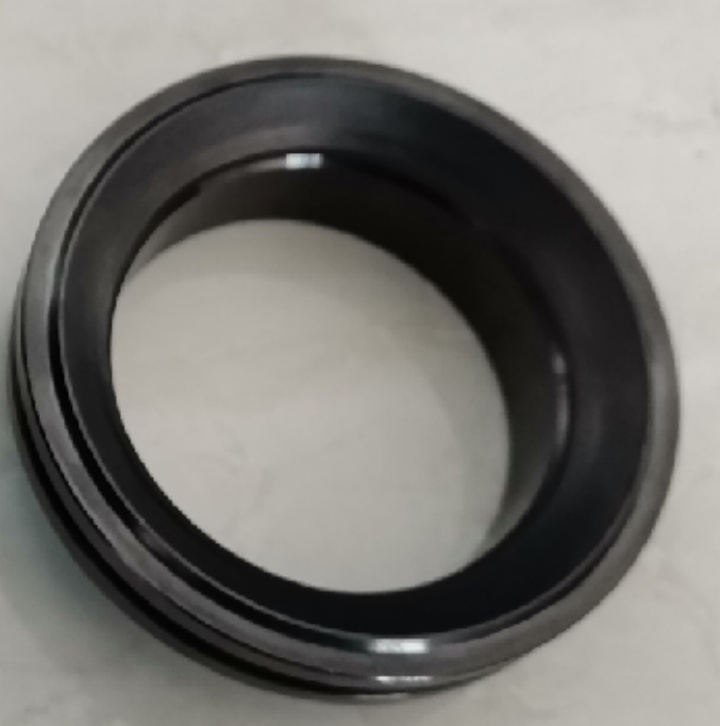

    （3）全流道硬化 + 陶瓷内件节流区及扩散段采用整体硬质合金铺设，耐磨性成倍提升。对于最严苛工况，W&T采用无压烧结高密度碳化硅（SSiC）阀芯阀座，其硬度（HV1000达25-26GPa）和耐腐蚀性远超传统金属材料，可承受接近音速的流速和强腐蚀性流体。

    （4）多种阀芯结构 + 便捷维护设计独特的夹紧式阀芯环无需使用笼式结构或螺纹连接，避免了卡滞风险。顶装式设计使阀门可在现场完成填料、阀杆、阀座的更换，无需将阀门从管道上拆卸，大幅缩短维护时间。

    （5）碳化硅陶瓷衬里防冲管三层结构设计（外金属+中间PTFE衬层+内碳化硅），有效保护下游罐壁免受闪蒸流体冲刷。

    （6）高刚度执行器 + 缓冲关闭标配1-X400系列活塞式执行器，刚度卓越，防止阀芯因流体冲击猛然关闭。执行器顶部带缓冲结构，关闭时缓慢接触阀座，避免对陶瓷阀芯的冲击损坏。同时支持智能化控制，满足数字工厂AI数据采集需求。

4. 实战效果（某镍钴冶炼厂闪蒸系统）

    按照“先了解工艺 → 再解决工况 → 然后再了解介质”的选配法则，W&T为金川三镍车间重新选配闪蒸角阀：工艺：连续排料、液位调节 → 选用调节型闪蒸角阀工况：高温高压（120-130℃ / 0.95MPa）、管线复杂 → 碳赞自动补偿、超行程导向介质：高含固（30%-40%）、冲蚀严重 → 陶瓷阀芯阀座、负压熔覆技术运行成效（车间盖章认可）：降本增效、节能降耗、安全运行、突破寿命。二、反应釜耐磨球阀：高含固、强腐蚀介质的克星1. 应用场景与挑战在湿法冶金反应釜、矿浆输送、高含固介质管线等工况中，球阀面临着介质冲刷磨损、化学腐蚀、温度压力波动等多重挑战，传统球阀往往密封失效快、寿命短。

2. 核心技术特点

（1）多道密封结构填料结构采用耐磨轴承 + 全氟醚橡胶O形圈 + 石墨三重密封，密封等级满足ISO 15848-B级动载荷压板为填料提供持续预紧力，有效补偿温度、压力波动及填料磨损

（2）独特的双轴承设计防止阀杆侧倾，避免阀门长时间开关后造成填料处外漏稳定摩擦扭矩，防止物料进入轴套区域

（3）方形阀杆槽设计增大阀杆与球体间的挤压面积，防止球体过量浮动提高传动可靠性

（4）优化阀座设计阀座整体结构采用成熟参数设计，提高装配合格率和产品质量稳定性加工和维护成本降低

（5）碟形弹簧优化保证低压差下密封优良刚性系数大，不受温度影响，可补偿密封面磨损

（6）无O型圈设计避免O型圈引起的火灾、装配损伤、清洗损伤及老化等问题

3. 纳米复合涂层技术W&T反应釜耐磨球阀采用先进的纳米复合涂层技术，涂层性能卓越：

    特种阀门选配的全局思维与实战法则

    W&T在特种阀门选配中，始终坚持“先了解工艺 → 再解决工况 → 然后再了解介质”的三步法则：了解工艺：阀门在流程中承担什么功能？上下游设备如何衔接？解决工况：温度、压力、动作频率、管线布局……决定阀门的结构设计、密封形式、驱动方式了解介质：成分、酸碱度、含固量、粒度、粘度、结晶倾向……决定阀门的材质选择、耐磨防腐能力只有把这三个层次搞清楚，才能选出一台“对症下药”的特种阀门，以全局思维、跨界融合、突破创造为引领，真正打通安全生产流程。

总结

    维替（W&T）闪蒸调节角阀与反应釜耐磨球阀，是专为湿法冶金、石油化工、煤化工等严苛工况量身定制的特种控制设备。它们将文丘里加速原理、球形缓冲阀腔、全流道硬化、碳化硅陶瓷内件、纳米复合涂层等先进技术有机结合，有效解决了高温、高压差、强腐蚀、高磨损工况下阀门易损、不稳定的技术难题。

    选择维替，就是选择用德国匠心与自主创新，为您打通安全生产的每一道关口。
