многоступенчатый редукционный регулирующий клапан

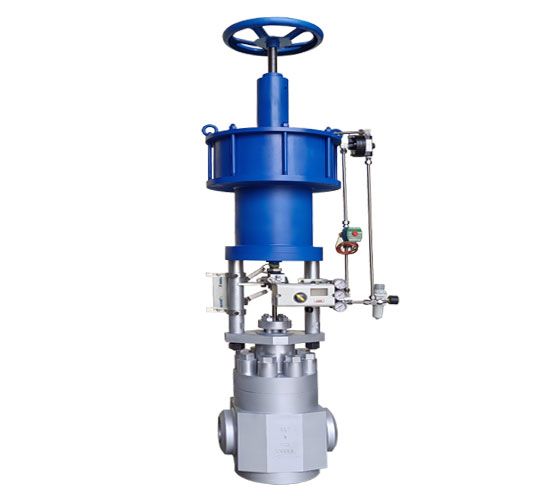

Редукционные многоступенчатые регулирующие клапаны, поставляемые компанией W&T Industrie, имеют увеличенный объём корпуса и специально разработаны для условий высокого перепада давления и высоких скоростей потока. В таких режимах в зоне внутренних дросселирующих элементов нередко возникают эрозионная коррозия, кавитация, шум и вибрации.

Существует три основных конструкции многоступенчатых редукционных клапанов. Несмотря на различия в конструкции, их рабочий принцип един:
– Общий перепад давления разбивается на несколько последовательных ступеней,
– так чтобы давление на каждой ступени (Δp₁) было ниже критического перепада, при котором возникает кавитация,
– что эффективно предотвращает кавитационные повреждения, шум и вибрационные опасности.

Конструктивные особенности многоступенчатого редукционного регулирующего клапана, поставляемого W&T Industrie:

• Конструкция с большим объёмом корпуса клапана: поток среды внутри корпуса не разгоняется до критических скоростей, а диаметр «горловины» (сужающегося участка) больше, чем у аналогичных моделей.

• Девятиступенчатая схема снижения давления: предотвращает эрозионный износ, флеш‑испарительную кавитацию, снижает вибрацию и шум.

• Разнообразие лабиринтных гильз под разные рабочие условия: многоступенчатая балансировочная гильза обеспечивает равномерное распределение сил в процессе открытия.

• Специальная форма внутренней полости канала: исключает возникновение флеш‑испарения, кавитации и эрозии в критичных зонах, что значительно продлевает срок службы клапана.

• Высокотемпературное термическое упрочнение внутренних деталей, повышающее их износостойкость.

• Уплотнительные поверхности наплавлены сверхтолстым слоем твёрдого сплава или покрыты плазменным сверхзвуковым напылением для максимальной герметичности.

• Заменяемые золотник, гильза и седло обеспечивают быструю и удобную замену основных узлов при техническом обслуживании.

• Особая конструкция канала потока дополнительно снижает вероятность флеш‑испарения, кавитации и эрозии, защищая клапан и продлевая его эксплуатационный ресурс.

Технические характеристики многоступенчатого редукционного регулирующего клапана, поставляемого компанией W&T Industrie:
