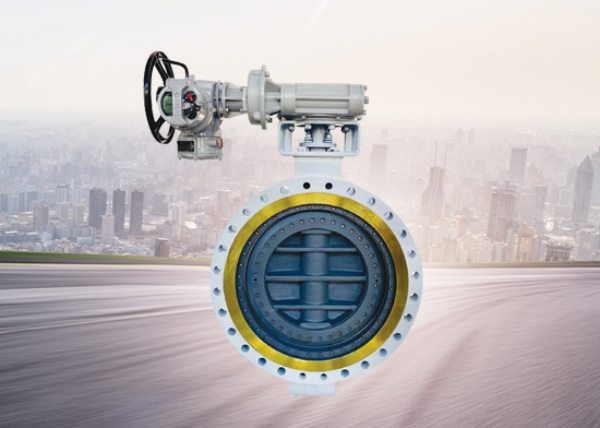

Высоковольтный трёхходовой стальной клапан с металлическим уплотнением, разработанный компанией W&T

1. Инновационная конструкция

1.1. Защита от вырыва штока

●Конструкция штока клапана предотвращает выбивание уплотнительного кольца в аварийных условиях, что обеспечивает дополнительную

безопасность и надежность эксплуатации.

1.2. Сменный корпус и узел уплотнения

●Быстросъемные элементы корпуса и герметизирующего узла снижают затраты на техническое обслуживание и позволяют проводить оперативный

ремонт на месте установки.

1.3. Цельнометаллическая система герметизации

●Применяется герметизация из закалённого металлического сплава с твердостью HRC 40–60, обеспечивающая высокую устойчивость к износу и

длительный срок службы.

2. Динамическое набивочное уплотнение

●Конструкция с постоянной предварительной нагрузкой гарантирует стабильное уплотнение при эксплуатации, рассчитано на не менее чем

5000 рабочих циклов без необходимости корректировки или дозаправки уплотнительной набивки.

3. Универсальный монтажный интерфейс

●Фланцевое соединение выполнено в соответствии с международным стандартом ISO 5211, что обеспечивает совместимость с различными типами

приводов и монтажных консолей.

4. Индикатор положения

●На торце штока установлен визуальный индикатор, позволяющий легко определить текущее положение затвора (открыт/закрыт) в реальном времени

без демонтажа оборудования.

Принцип двойного и тройного эксцентриситета

1. Первый эксцентриситет —

●Ось штока смещена за плоскость герметизации, что позволяет обеспечить полное прилегание уплотнительной поверхности к корпусу клапана и

избежать преждевременного износа.

2. Второй эксцентриситет —

●Ось затвора смещена относительно центральной оси трубопровода, что минимизирует контакт уплотняющих поверхностей в момент

открытия/закрытия и снижает износ при работе.

3. Третий эксцентриситет (в случае трехэксцентриковой конструкции) —

●Конусность уплотнительных поверхностей реализована за счёт смещения оси уплотнения, что исключает трение при запирании, обеспечивая

равномерное и плотное обжатие по всей окружности.
